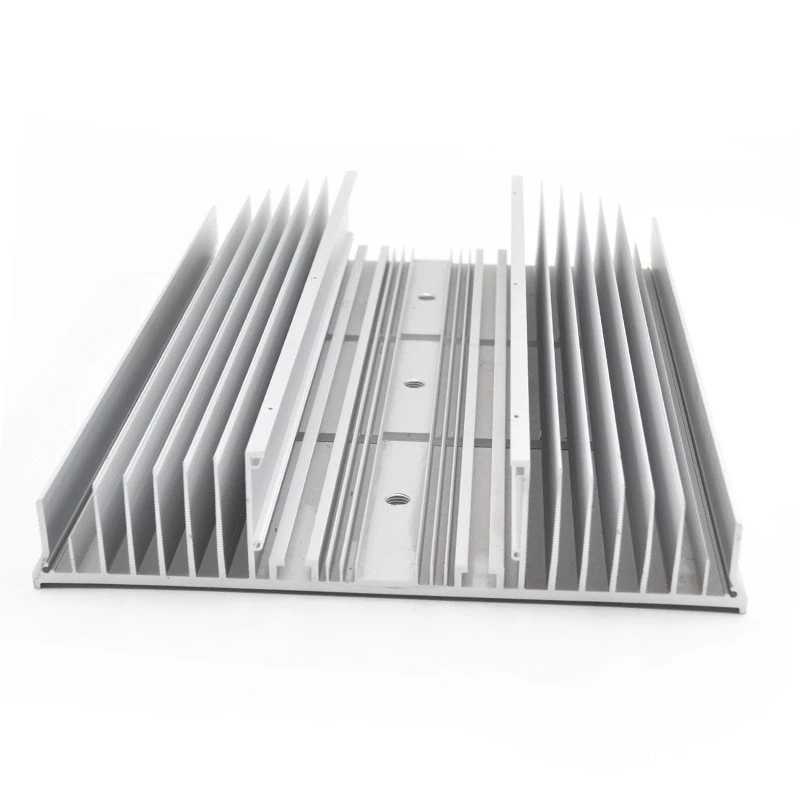

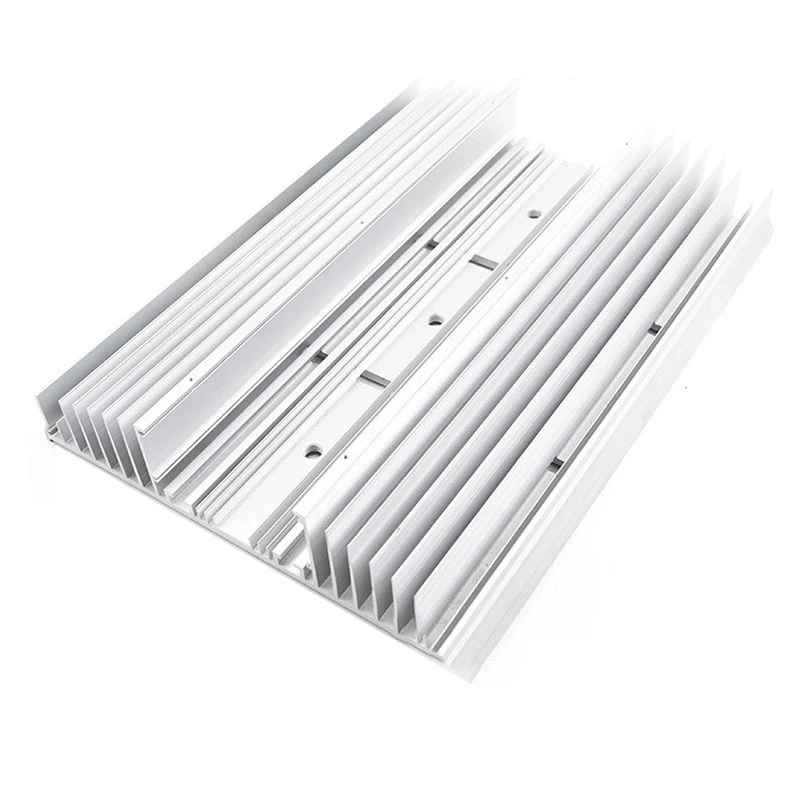

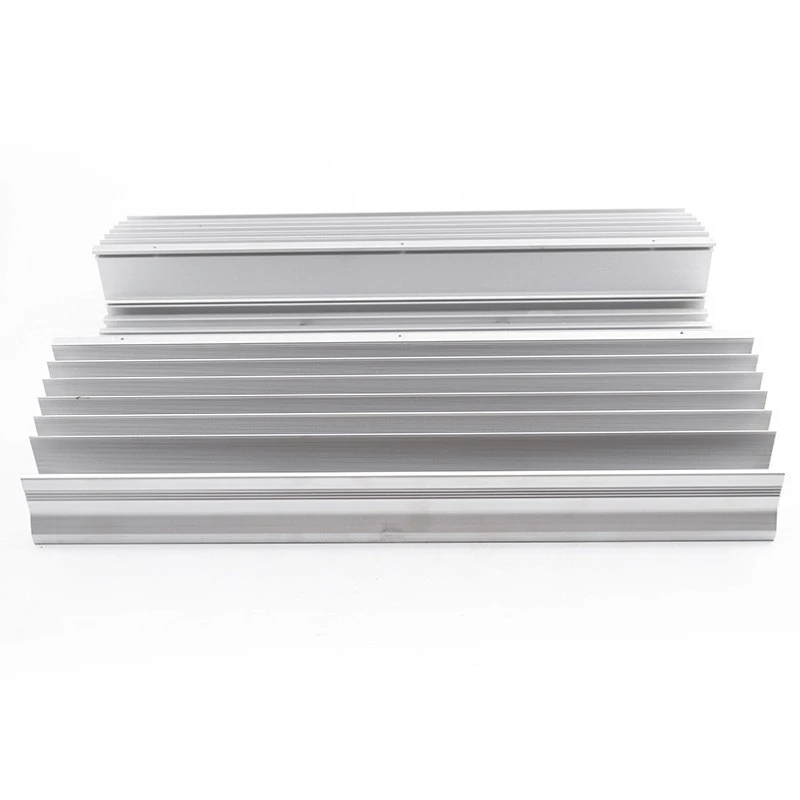

Niestandardowe aluminiowe radiatory do obróbki i wytłaczania CNC

Niektóre sklepy pobierają Twój rysunek i przepuszczają go przez maszyny. Bierzemy Twój rysunek, badamy wymagania termiczne, ustalamy, gdzie znajdują się problemy, a następnie budujemy coś, co faktycznie działa zgodnie z Twoimi zamierzeniami.

Wyślij zapytanie

Wprowadzenie produktów

Na tym polega różnica między otrzymaniem części a otrzymaniem rozwiązania.

Co robi ZP?

Wykonujemy niestandardowe radiatory aluminiowe. Kropka. Niezależnie od tego, czy masz szkic na serwetce, ogólny pomysł, czy w pełni szczegółowe pliki CAD, zajmiemy się tym. Wytłaczanie, obróbka CNC i wykańczanie powierzchni-wszystko pod jednym dachem. Wysyłasz rysunek. My zajmiemy się resztą.

Zakres dostosowywania

Projektowanie i produkcja matryc do wytłaczania (Twój profil, Twoje specyfikacje)

Precyzyjne frezowanie CNC, wiercenie, gwintowanie, dłutowanie

Obróbka końcowa-pod kątem elementów montażowych, kieszeni lub złożonych geometrii

Wykończenie powierzchni: anodowanie (kolory przezroczyste/czarne/niestandardowe), piaskowanie, malowanie proszkowe, folia chemiczna

Cięcie wzdłużne, gratowanie, pakowanie na eksport

Pracujemy głównie ze stopami 6063 i 6061. Czasami miedź, czasami inne stopy, jeśli wymaga tego praca. Żadnych minimów, które Cię odstraszają. Żadnego objazdu.

Parametry produktu

Tworzywo	6063-T5, 6061-T6 Aluminium (standard); miedź lub inne stopy na zamówienie
Przewodność cieplna	~200–210 W/m·K (6063-T5)
Rozmiar profilu wytłaczanego	Średnica okręgu opisanego do 320 mm (CCD)
Grubość ścianki	Już od 0,8 mm w zależności od geometrii
Grubość płetwy	Do 1,0 mm (dostępne-konfiguracje o dużej gęstości)
Wysokość płetwy	Do 120 mm
Tolerancja obróbki CNC	standardowo ±0,05 mm; ± 0,01 mm osiągalne w przypadku kluczowych funkcji
Wykończenie powierzchni	Mielenie, anodowanie (bezbarwne/czarne/niestandardowe), piaskowanie, malowanie proszkowe
Czas realizacji (próbki)	2–4 tygodnie w zależności od złożoności
Czas realizacji (produkcja)	4–6 tygodni po zatwierdzeniu próbki
Systemu Jakości	Zastosowano zasady ISO 9001; Dostępna kontrola CMM

Co sprawia, że jest to inne

Właściwie czytamy Twój rysunek

Brzmi prosto. Zdziwiłbyś się, jak wiele sklepów po prostu podaje wymiary i ma nadzieję na najlepsze. Przeglądamy Twój wydruk linia po linii. Jeśli coś nie wygląda prawidłowo,-tolerancja jest większa niż to konieczne. Mówimy, że jest to funkcja, której obróbka będzie koszmarem-. Z przodu. Zanim wydasz pieniądze na narzędzia.

Wytłaczanie + obróbka skrawaniem, bez konieczności przekazywania

Wytłoczka pochodzi z naszej prasy. Trafia do naszego warsztatu CNC. Ten sam budynek, te same standardy jakości, ci sami ludzie kontrolujący pracę. Żadnego pośrednika. Nie, „wysłaliśmy to do naszego partnera i mamy nadzieję, że zrobił to dobrze”.

Nie obiecujemy przesadnie w zakresie tolerancji

Czy wytrzymamy ± 0,01 mm? Tak. O funkcjach, które tego wymagają. Jeśli jednak Twoja powierzchnia montażowa nie wymaga takiej precyzji, nie pobierzemy od Ciebie żadnych opłat. Obrabiamy to, co ma znaczenie. Reszta zostanie wykonana czysto i rzetelnie, bez zawyżania rachunku.

Płetwy-o dużej gęstości bez bólu głowy

Cienkie płetwy. Wąskie odstępy. Większa powierzchnia. To jest przepis na dobrą wydajność cieplną. Jednak obróbka tych części bez zginania żeber i łamania narzędzi wymaga doświadczenia. Zrobiliśmy ich wystarczająco dużo, aby wiedzieć, jak je zamocować, jak je oprzyrządować i jak je dobrze wykonać.

Zastosowanie produktu

Wysyłamy te rzeczy wszędzie. Kończą się w najróżniejszych miejscach:

- Oświetlenie LED– Oświetlenie uliczne,-oprawy typu high-bay, oświetlenie stadionów, oświetlenie do upraw. Jeśli jest gorąco i musi pozostać jasne, mamy dla niego profil.

- Elektronika energetyczna– moduły IGBT, prostowniki, zasilacze, napędy silników. Rzeczy, które szumią i nagrzewają się od samego siedzenia.

- Sprzęt telekomunikacyjny– Stacje bazowe, wzmacniacze RF, sprzęt sieciowy. Często na zewnątrz, zawsze potrzebując odprowadzić ciepło.

- Sprzęt przemysłowy– Spawarki, napędy CNC, serwosterowniki. Odwaga fabryk.

- Motoryzacja– Ładowarki EV, chłodzenie akumulatorów, falowniki pokładowe. Wibracje, cykle cieplne, ciasne przestrzenie.

Jeśli Twoje urządzenie się nagrzewa i chcesz się tego pozbyć, mamy na to sposób.

heat sink application

Jak je robimy

Projekt matrycy

Wyrzucenie

Rozciąganie i cięcie

Obróbka CNC

Wykończenie powierzchni

Kontrola

Krok 1 – Projekt matrycy (w razie potrzeby)

Wysyłasz profil. Budujemy matrycę. Wysokiej-stal, precyzyjnie cięta, testowana, zanim w ogóle wejdzie do produkcji aluminium. W przypadku nowej matrycy zajmuje to 4–6 tygodni.

Krok 2 – Wytłaczanie

Kęsy trafiają do prasy. Profile wychodzą na drugi koniec. 6063-T5 do większości zadań-dobra przewodność, łatwe do wytłaczania, wymaga ładnego anodowania.

Krok 3 – Rozciąganie i cięcie

Świeża wytłoczka ma naprężenia wewnętrzne. Rozciągamy go, aby wyprostować i ustabilizować. Następnie pociąć na zgrubną długość.

Krok 4 – Obróbka CNC

Tutaj sprawa staje się specyficzna. Otwory montażowe. Wkładki gwintowane. Pogłębiacze. Kieszenie na komponenty. Obsługujemy maszyny 3, 4 i 5-osiowe. Jedna konfiguracja, jeśli to możliwe, aby wszystko było dopasowane.

Krok 5 – Wykończenie powierzchni

Anodowanie jest standardem. Zwiększa odporność na korozję, wygląda czysto i nie zakłóca parametrów cieplnych. Jasne, czarne, niestandardowe kolory. Piaskowanie, jeśli chcesz uzyskać matową teksturę. Malowanie proszkowe, jeśli praca tego wymaga.

Krok 6 – Kontrola

Kontrola wymiarowa. Wizualny. CMM, jeśli tolerancje są wąskie. Żadnych domysłów.

Krok 7 – Pakowanie i wysyłka

Piana. Kartony. Skrzynie w razie potrzeby. Jednak trzeba się tam dostać bez uszkodzeń.

Dlaczego warto wybrać ZP?

Robimy to wystarczająco długo, aby wiedzieć, co działa, a co nie. Wytłaczanie jest nauką. Obróbka CNC to nauka. Łączenie ich bez rozbijania banku i niedotrzymywania terminu-, czyli zdobywania doświadczenia.

- Wsparcie inżynieryjne– Jeżeli Twój projekt wymaga udoskonalenia pod kątem możliwości produkcyjnych, poinformujemy Cię o tym. Żadnego ego. Po prostu lepsze części.

- Jeden dach– Matryca, wytłaczanie, obróbka skrawaniem, wykończenie. Wszystko tutaj.

- Żadnych ukrytych niespodzianek– Cytat to cytat. Dostawa to dostawa.

- Wysyłamy na cały świat- Codziennie. Do Europy, Ameryki Północnej, Azji Południowo-Wschodniej, gdziekolwiek.

Często zadawane pytania

Czy możesz pracować na podstawie mojego istniejącego rysunku?

Tak. STEP, IGES, DWG, PDF-wyślij to, co masz. Jeśli rysunek jest wyraźny, możemy go zbudować.

Jaka jest minimalna ilość zamówienia?

Zależy od rozmiaru i złożoności profilu. Małe biegi są wykonalne. Duże przebiegi są ekonomiczne. Zapytaj nas.

Jak długo trwa nowa matryca?

4–6 tygodni na projekt i wykonanie. Następnie próbki. Potem produkcja.

Jakiego stopu powinienem użyć?

6063-T5 dla większości radiatorów. Dobra przewodność, łatwe wytłaczanie. 6061-T6, jeśli potrzebujesz większej wytrzymałości. Możemy doradzić na podstawie Twojej aplikacji.

Czy anodujesz po obróbce?

Tak. Zawsze po. Chroni powierzchnie cięcia i zapewnia prawidłowe wymiary.

Uzyskaj wycenę

Masz rysunek. Masz problem termiczny do rozwiązania. Mamy maszyny i doświadczenie.

Wyślij nam swoje pliki. Powiedz nam, co budujesz. Wrócimy do Ciebie z wyceną i realistycznym harmonogramem. Żadnego puchu. Tylko odpowiedzi.

E-mail: general@zp-aluminum.com

Strona internetowa: http://www.zpheatsink.com

Lokalizacja: Foshan, Guangdong, Chiny
